铣床基本操作不会?学生看完就能快速上手

发布日期:2020-01-14 作者: 点击:

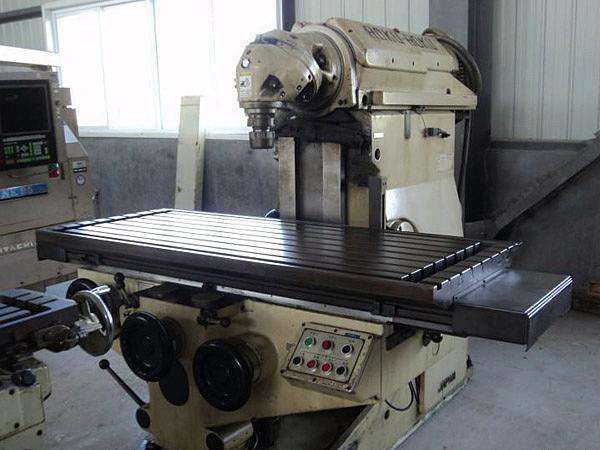

铣床


铣床虽然类型众多,但是基本结构大致雷同,都包括使铣刀产生旋转运动和使工件产生直线或旋转运动的机构。


工作台可作纵向运动,称作纵向工作台,其还可用来装夹工件及夹具,工作台上有三条可以安放T形螺钉的T形槽,可以有效固定工件和夹具。工作台位于纵向工作台下方和横滑板上方,横滑板上有横向导轨,可使工作台作横向移动,称为横向工作台,其可绕下面的转盘作回转运动。


升降台安装在垂直导轨上,通过丝杆可带动工作台作上下往复运动。在升降台内安装有齿轮变速机构、电机及其他相械传动系统的机构。主轴是机床的关键部件,用以安装铣刀并给予铣刀旋转运动。悬梁可沿水平导轨作前后水平移动,用来增加刀杆刚性,因而其伸出长度取决于刀杆长度。支架与悬梁作用相同,也为增加刀杆刚性。床身左部外侧装有变速手柄,手动调节主轴的转速。底座用于支承机床,内部有冷却液箱。


确认各向进给正常

假设操作者在铣床正前方,顺时针摇动横向手柄,工作台向远离操作者方向移动。逆时针摇动横向手柄,工作台向靠近操作者移动。

假设操作者在铣床正右方,顺时针摇动纵向手柄,工作台向远离操作者方向移动。逆时针摇动纵向手柄,工作台向靠近操作者移动。

顺时针摇动升降手柄,工作台抬升。逆时针摇动升降手柄,工作台下降。

确认各开关处于初始位置

确认主轴开关应处于OFF档。

确认自动进给的DIRECTION CONTROL和JOG SWITCH都处于关闭状态(即中间位置)

确认复位键处于拍下位置

开启机床电源

把START开关拨到右边

按下电源按钮

右旋松开RESET按钮

调试自动进给

拨动DIRECTION CONTROL键至左侧

旋动SPEED ADJUST键,调整进给速度至合适位置

拨动JOG SWITCH键至SPEED位置,工作台自动以设置好的速度左移

拨动JOG SWITCH键至0位置,工作台停止左移

拨动JOG SWITCH键至JOG位置,工作台左移

手松开,JOG SWITCH键自动回复至0位置,工作台停止左移。

拨动DIRECTION CONTROL键至右侧

拨动JOG SWITCH键至SPEED位置,工作台自动以设置好的速度右移

拨动JOG SWITCH键至0位置,工作台停止右移

拨动DIRECTION CONTROL键至中间位置,完成自动进给的调整。

调整主轴转速

把调速档拨到LOW档

把调速手柄向右拨动

把主轴组合开关旋到RLOW

主轴以较低的转速顺时针转动

把主轴组合开关旋到RHI

主轴以较高的转速顺时针转动

把主轴组合开关旋到FLOW

主轴以较低的转速逆时针转动

把主轴组合开关旋到FHI

主轴以较高的转速逆时针转动

把调速档拨到HIGH档

把调速手柄向左拨动

把主轴组合开关旋到FLOW

主轴以较低的转速顺时针转动

把主轴组合开关旋到FHI

主轴以较高的转速顺时针转动

把主轴组合开关旋到RLOW

主轴以较低的转速逆时针转动

把主轴组合开关旋到RHI

主轴以较高的转速逆时针转动

主轴组合开关旋至OFF位置,使主轴停转


操作结束,通过手轮把各工作台移到各个方向上的中间位置。
